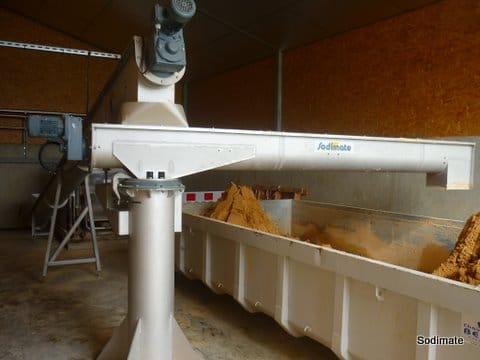

Convoyeur à vis sur pivot manuel

Transportador com parafuso de lamas tipo CS

Quando as lamas são desidratadas por filtro à banda, por centrífuga ou filtro prensa, é necessário, para sua reciclagem tratar com cal e transportador para um armazenamento (contentor, área, silo…). Sodimate, além das  instalações de extração e dosagem de cal viva e o misturador bi-parafuso MBV, concebe sistemas de movimentação e transferência de lama por transportador à parafusos sem fim para poder realizar um armazém completo de calagem.

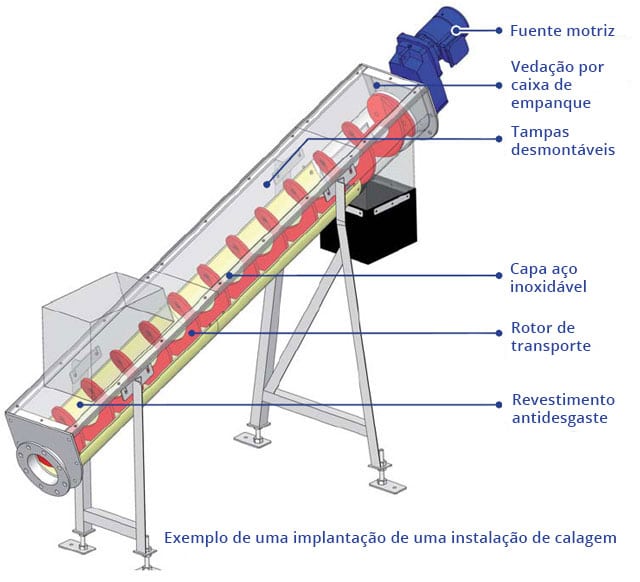

O transportador com parafusos CS é composto de uma fonte motriz, uma  tremonha de recepção em aço inoxidável 304 ou 316 (Calha de chapa rolada sem possibilidade de gancho da lama contrariamente à uma calha realizada em chapa dobrada) com tampa aparafusada desmontável, um revestimento de uso UHMWPE (muito elevada resistência à abrasão) e parafusa sem fim. Vários transportadores em cascata permitem realizar andamentos mais ou menos complexos (transferência, elevação, queda…) a fim de transferir lama desidratada tratada por calagem ou não.

Detalhes de fabricação

Presse étoupe de protection des sources motrices

Caixa de empanque das fontes motrizes

Goulotte de sortie

Calha de saida

Pivot motorisé avec couronne à bille

Pivô motorizado com coroa a bola

A utilização do parafuso sem fim facilita a entrada da lama naturalmente adesiva e evita utilização de rolamentos e troços. O parafuso baseia-se sobre um revestimento de desgaste (ou liner) para proteger a tremonha de recepção em aço inoxidável e assim aumentar a sua duração de vida. Para os rotores de grande comprimento entregue em vários troços (>11m), Sodimate propõe um sistema de fixação por aparafusado do rotor e da tremonha evitando qualquer soldadura no sítio.

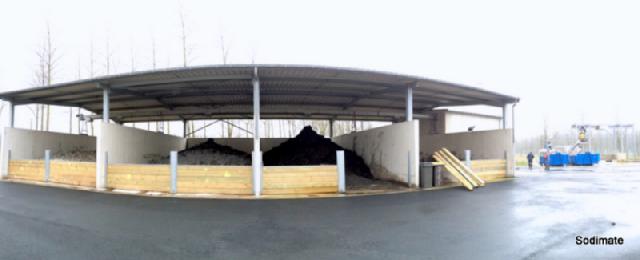

Convoyeur de 33 m de long alimentant 4 aires de stockage de boue

Transportador de 33m de cumprimento alimentando 4 áreas de armazenamento de lamas

Exemplos de instalação

Convoyeur en reprise d'une centrifugeuse

Transportador em retoma de uma centrifuga

Convoyeur en reprise d'un filtre à bande

Transportador em retoma de um filtro banda

Convoyeur sur pied pivot

Transportador com pé pivô

Convoyeur en reprise d'une centrifugeuse

Transportador em retoma de uma centrigufa

Convoyeur fixé au plafond

Transportador fixado ao tecto

Convoyeur sur pivot motorisé

Transportador sobre pivô motorizado

Convoyeur vertical en reprise de mélangeur

Numerosas possibilidades de implantação dos transportadores permitem encontrar a solução ótima para cada instalação: os transportadores podem ser inclinados fortemente, verticais, equipados piquage de escoamento, tomadas de amostra, saídas múltiplas com válvulas pneumáticas, automatismo de rotação para uma melhor distribuição na área de armazenamento ou o contentor… Cada transportador a parafusos CS é concebido especificamente de acordo com as necessidades da aplicação (secura,caudal, comprimento, ângulo, tipo de lama…). Mais Sodimate e o seu gabinete de estudo pode conceber uma unidade completa de calagem de lama desde o silo de armazenamento de cal até à área de armazenamento de lama.

Com mais de 100 realizações na França e no mundo, Sodimate soube impôr-se em poucos anos como um dos líderes na realização de posto de calagem.

Exemple d'implantation d'un chaulage de boue

Exemplo de uma implantação de uma instalação de calagem
